Contador Numerico em Protoboard

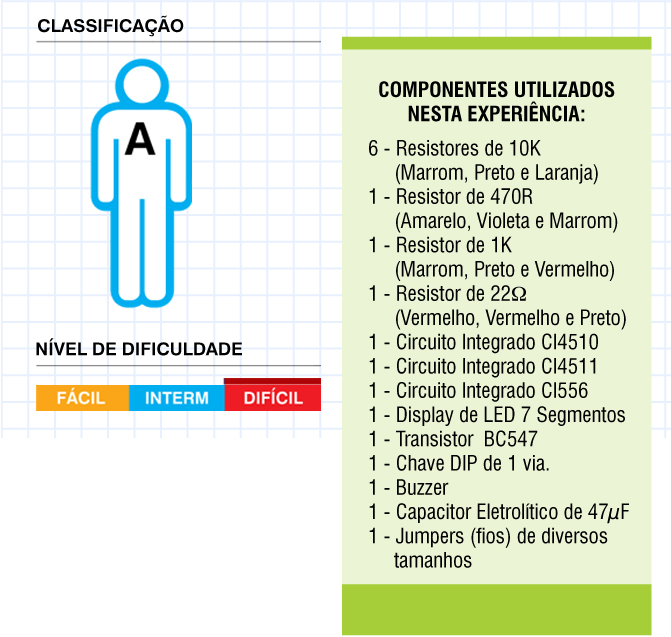

projetos+de+eletronica [wpdm_file id=27] Contador Numérico Automático Neste projeto vamos construir um contador de 0 a 9 automático, não hevendo a necessidade de botões para acionar a contagem. Para isso, utilizamos um (Temporizador) Circuito Integrado CI556. Contador+Automático [divider scroll_text="Subir"] Importante: Todos os projetos com contadores numéricos, iniciam sua montagem da mesma maneira (a ao ii). Uma vez montado, pode ser reaproveitado para outros projetos. Dream inc Jogo+educativoa. Vamos começar ligando a Bateria na Protoboard conforme ilustração. [divider scroll_text="Subir"]   projetos em eletronica b. Encaixe o Display de LEDs 7 Segmentos no centro vertical da placa (vamos precisar de bastante espaço na Protoboard para realizar as ligações). [divider scroll_text="Subir"]   projetos de eletronica c. Com muito cuidado, encaixe o CI4511.   Kit de Eletronica Respeite o sentido em que foi colocado o CI na Protoboard, você pode se guiar por esta pequena fenda chamada de Clocking Mark. [divider scroll_text="Subir"]   Circuito+integrado+4510 d. Agora faça a mesma coisa com o CI4510, observando o sentido correto do componente. [divider scroll_text="Subir"]   Circuito integrado CD4510 e. Ligue um Resistor de 470R (Amarelo, Violeta e Marrom) na corrente negativa e no pino central do Display de LEDs.   Kit de Eletronica [divider scroll_text="Subir"]   tudo sobre eletronica f. Ligue a corrente positiva ao pino 3 do CI4511. CD4511 [divider scroll_text="Subir"]   Placa protoboardg. Agora a corrente negativa ao pino 5 do CI4511. [divider scroll_text="Subir"]   projetos+protoboard h. Novamente a corrente negativa ao pino 8 do CI4511. [divider scroll_text="Subir"]   cursos de eletronica i. Ligue a corrente negativa ao pino 1 do CI4510. Circuito Integrado 4510 [divider scroll_text="Subir"]   aula de eletronica j. Ligue um Resistor de 10K (Marrom, Preto e Laranja) na corrente negativa e no pino 3 do CI4510. [divider scroll_text="Subir"]   kit estudante de eletronica k. Ligue o Resistor de 10K (Marrom, Preto e Laranja) na corrente negativa e no pino 4 do CI4510. [divider scroll_text="Subir"]   Kit, eletronica l. Ligue a corrente negativa ao pino 5 do CI4510. [divider scroll_text="Subir"]   kit criancas eletronica m. Agora faça o mesmo no pino 7. [divider scroll_text="Subir"]   kit aprender eletronica n. Ligue também o pino 8 do CI 4510. [divider scroll_text="Subir"]   kit de eletronica crianças 0. Ligue o pino 16 do CI4511, na corrente positiva. [divider scroll_text="Subir"]   kit+de+eletronica p. Ligue o pino 16 do CI4510, também na corrente positiva. [divider scroll_text="Subir"]   loja componentes eletronicos Q. O pino 10 do CI4510 na corrente positiva. [divider scroll_text="Subir"]   protoboard para eletronica r. Com um Jumper, ligue o pino 6 do CI4511 ao pino 2 do CI4510. [divider scroll_text="Subir"]   O+que+é+ci4510 s. Ligue o pino 7 do CI4511 ao 6 do CI4510. [divider scroll_text="Subir"]   O+que+é+ci4511 t. O pino 3 ao 4 do CI4511. [divider scroll_text="Subir"]   kit crianças de ciências u. Agora ligue o pino 13 do CI4511 ao pino (a) do Display de LEDs. [divider scroll_text="Subir"]   O+que+é+arduino v. Ligue o pino 12 do CI no pino (b) do Display. [divider scroll_text="Subir"]   projetos+para+arduino w. O pino 15 do CI4511 no pino (f) do Display de LEDs. [divider scroll_text="Subir"]   arduino+facil x. O pino 14 no pino g. [divider scroll_text="Subir"]   cursos+sobre+arduino y. Ligue o pino 9 do CI4511 ao pino (e) do Display de LEDs. [divider scroll_text="Subir"]   projetos+para+arduino z. O pino 11 do CI4510 ao pino 1 do CI4511. [divider scroll_text="Subir"]   curso arduino aa. O pino 10 do CI4511 ao pino (d) do Display de LEDs. [divider scroll_text="Subir"]   arduino na pratica bb. Coloque um Jumper no pino 11 do CI4511 até o pino (c) do Display de LEDs. Veja ilustração. [divider scroll_text="Subir"]   arduino+na+pratica cc. Ligue o pino 14 do CI4510 ao pino 2 do CI4511. [divider scroll_text="Subir"]   Aprenda+arduino dd. Encaixe um Resistor de 10K (Marrom, Preto e Laranja) no pino 12 do CI4510, conforme a figura. [divider scroll_text="Subir"]   eletronica+projetos ee. Encaixe outro Resistor de 10K (Marrom, Preto e Laranja) no pino 11 do CI4510, conforme a figura. [divider scroll_text="Subir"] aulas+de+arduino ff. Com um fio, ligue os Resistores anteriores na corrente negativa. [divider scroll_text="Subir"]   aprendendo+eletronica gg. Ligue o pino 8 ao pino 9 do CI4510. [divider scroll_text="Subir"]   Importante: Todos os projetos com contadores numéricos, iniciam sua montagem da mesma maneira (a ao gg). Uma vez montado, pode ser reaproveitado para outros projetos. electronics Kit kit de eletronica hh. Encaixe o Circuito Integrado CI556, observe o posicionamento correto. ci 556 Respeite o sentido em que foi colocado o CI na Protoboard, você pode se guiar por esta pequena fenda chamada de Clocking Mark. [divider scroll_text="Subir"] protoboard com projetosii. Coloque o Buzzer, respeitando a polaridade conforme ilustração. [divider scroll_text="Subir"] componentes para eletronicajj. Ligue o pino 15 do CI4510 ao pino 1 do CI556, conforme mostrado na imagem. CI556 circuito[divider scroll_text="Subir"] componentes para eletronica kk. Ligue a corrente positiva da Protoboard ao pino 1 do CI556. Utilize para isso um Resistor de 1K (Marrom, Preto e Vermelho). Veja ilustração. [divider scroll_text="Subir"] esquema para arduino ll. Com um Jumper, ligue o pino 2 ao 6 do CI556. [divider scroll_text="Subir"] programaçao para arduino mm. Ligue a corrente positiva ao pino 4 do CI556. [divider scroll_text="Subir"] jogo eletronica criança nn. Ligue a corrente negativa ao pino 7 do CI556. [divider scroll_text="Subir"] projetos de eletronica oo. Com um Resistor de 10K (Marrom, Preto e Laranja), ligue o pino 15 do CI556 ao pino 2 do CI4510. Veja ilustração. [divider scroll_text="Subir"] protoboard pp. Agora, coloque um Capacitor Eletrolítico de 47µF ligando a corrente negativa ao pino 2 do CI556. [divider scroll_text="Subir"] protoboard qq. Coloque o Transistor BC547 com o pino do Coletor (c), ligado ao pólo negativo do Buzzer. [divider scroll_text="Subir"] esquema eletronica rr. Coloque uma Chave DIP com 1 via, ligado ao pólo positivo do Buzzer. Veja Imagem. [divider scroll_text="Subir"] projetos de eletronica ss. Agora então, ligue a chave DIP ao pólo positivo da Protoboard, utilizando um Resistor de 22Ω (Vermelho, Vermelho e Preto), conforme ilustração. [divider scroll_text="Subir"] protoboard tt. Ligue com um Resistor de 10K (Marrom, Preto e Laranja) o pino Base (b) do Transistor ao pino 5 do CI556. [divider scroll_text="Subir"] o que é protoboard uu. Agora o pino Emissor (e) do Transistor a corrente negativa da Placa. [divider scroll_text="Subir"] projetos na protoboard vv. Pronto! Ligue a Chave Geral e o Dip Switch, a contagem deverá iniciar. [divider scroll_text="Subir"] kit de eletronica ww. Experimente substituir o Capacitor Eletrolítico de 47µF por um Capacitor de 220µF. Depois faça o mesmo com um de 3,3µF. Teste vários Capacitores Eletrolíticos para ver o resultado. [divider scroll_text="Subir"] contador eletronico xx. Ligue a Chave Geral. O contador deverá automaticamente começar a contagem. [divider scroll_text="Subir"] kit para montar de eletronica [divider scroll_text="Subir"] fabrica kit eletronica
