Labirinto Elétrico

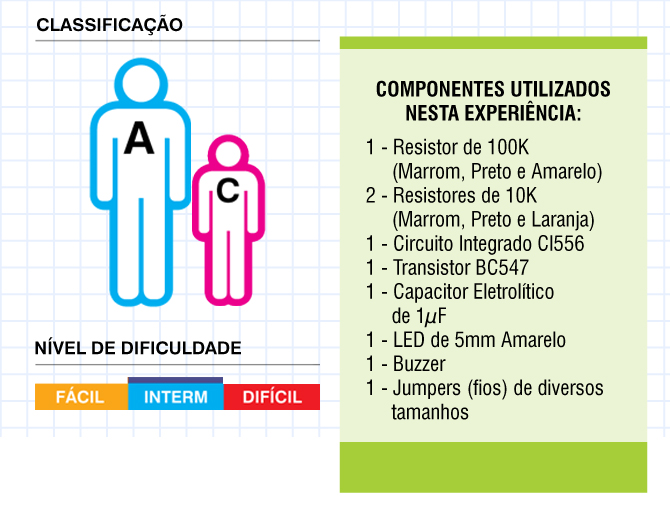

[wpdm_file id=32] Labirinto Eletrônico Este projeto foi criado para testar a coordenação motora e consiste em percorrer todo o Labirinto sem deixar a argola tocar no arame, evitando soar o aviso sonoro. [divider scroll_text="Subir"] Importante: Utilize parte deste projeto (a ao n), para montar outros projetos. a. Ligue a Bateria na Protoboard conforme ilustração. [divider scroll_text="Subir"]   b. Coloque o Circuito Integrado CI556 no centro vertical da Protoboard, conforme ilustração. [divider scroll_text="Subir"]   c. Encaixe o Transistor BC547 conforme posição indicada. [divider scroll_text="Subir"]   d. Com um Jumper, ligue o pino 7 do CI556 a corrente negativa da Protoboard. [divider scroll_text="Subir"]   e. Com o Resistor de 100K, ligue o pino 12 a corrente positiva da placa. [divider scroll_text="Subir"] f. Ligue o pino 14 do CI a corrente positiva, conforme ilustração. [divider scroll_text="Subir"]   g. Coloque o Capacitor Eletrolítico de 1µF, ligando a corrente negativa ao pino 13 do CI. Veja imagem. [divider scroll_text="Subir"]   h. Ligue o pino Coletor (c) do transistor a corrente negativa da Protoboard. [divider scroll_text="Subir"]   i. Ligue o pino 8 do CI a corrente positiva com um Resistor de 10K. [divider scroll_text="Subir"]   j. Com outro Resistor de 10K, ligue o pino 9 do CI ao pino Base (b) do Transistor BC547. [divider scroll_text="Subir"]   k. Coloque o Buzzer, observando a posição correta dos pólos + e -. [divider scroll_text="Subir"]   l. Coloque o LED amarelo, seguindo a posicão correta dos pólos + e - . [divider scroll_text="Subir"]   m. Ligue então o pino Emissor (e) do Transistor ao pólo negativo do Buzzer/LED, conforme imagem. [divider scroll_text="Subir"]   n. Ligue o pólo positivo do LED/Buzzer ao pólo positivo da Protoboard. Importante: Utilize parte deste projeto (n ao a), para montar outros projetos. [divider scroll_text="Subir"]   0. Ligue um Jumper Flexível ao pino 8 do CI556. [divider scroll_text="Subir"]   p. O sensor do Labirinto Eletrônico está pronto. Para testar seu funcionamento, ligue um Jumper Flexível a corrente negativa da placa e encoste no outro Jumper Flexível. O Buzzer deverá soar e o LED acender. Depois de testado, remova este fio, não vamos precisar mais dele. [divider scroll_text="Subir"] Veja como montar o Labirinto em Montagem Labirinto Eletrônico. [divider scroll_text="Subir"] [vimeo height="HEIGHT" width="WIDTH"]http://vimeo.com/65889045[/vimeo]   [divider scroll_text="Subir"]
